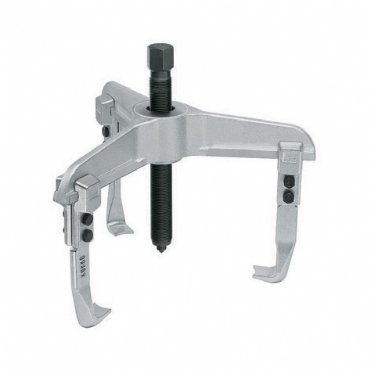

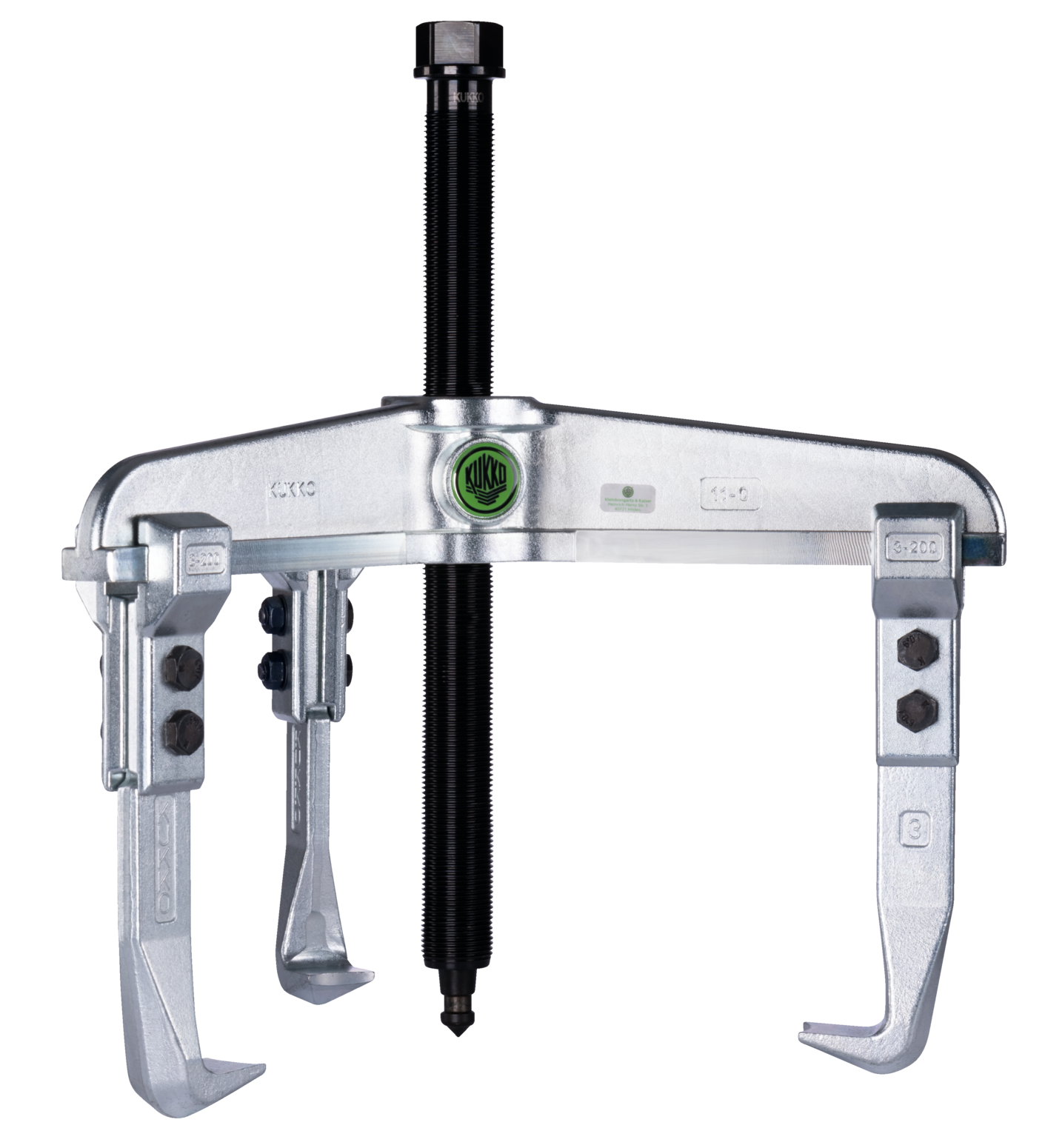

- Ekstra güçlü, 3 kollu üniversal çektirme, ağır rulmanlar, dişliler ve diskleri tüm yaygın boyutlarda el sanatları, atölye ve sanayi için çekmek amacıyla kullanılır.
- Bu sayede her bileşen, bir mil üzerine oturtulmuş ve dışarıdan serbestçe erişilebilir olan her parça sökülebilir.

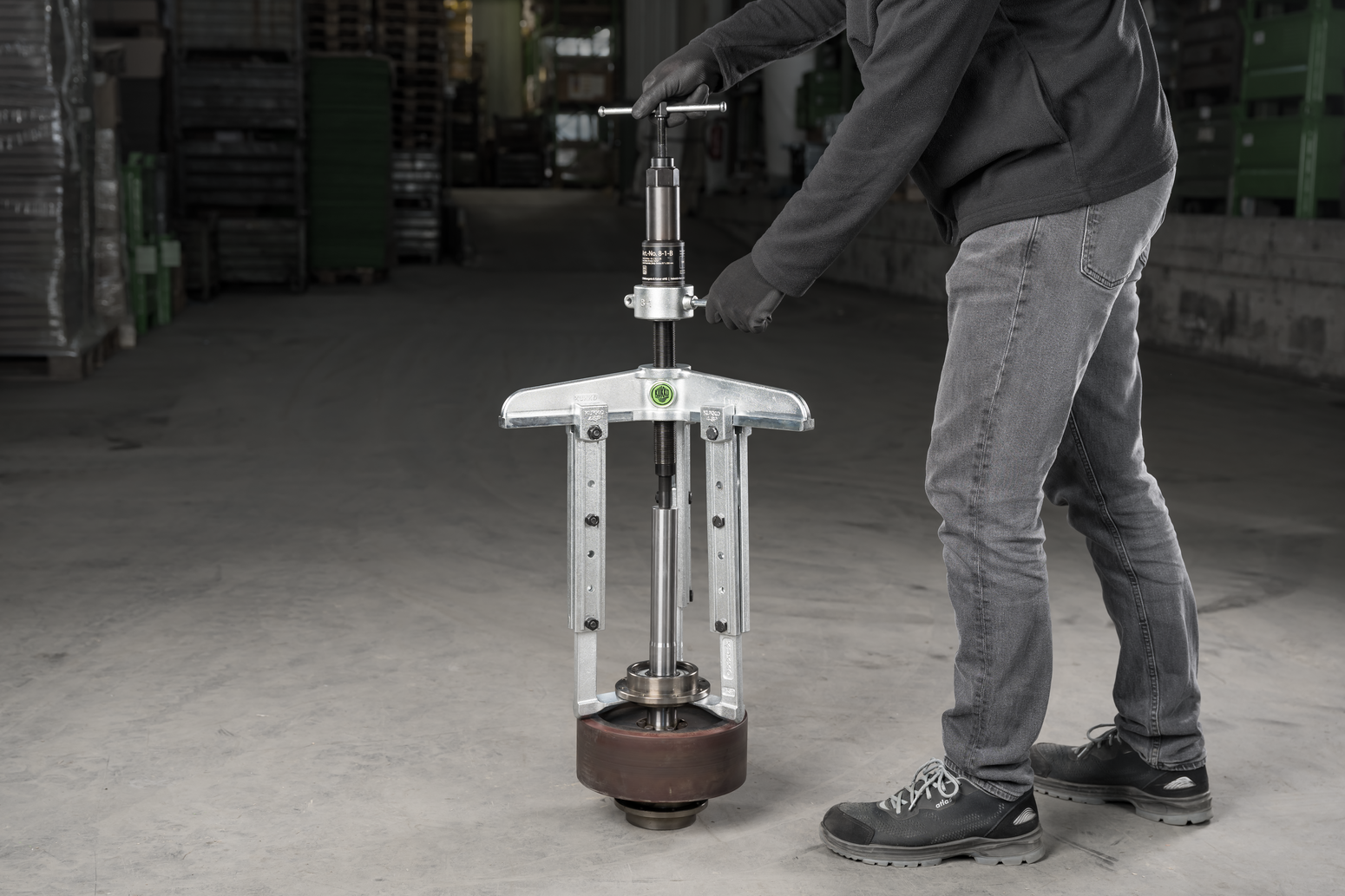

- Sağlam ve ayarlanabilir standart kancalarla donatılmış olan çektirmenin sağlam yapısı, hem dıştan çekme hem de içten çekme işlemlerinde güçlü ve yıkıcı olmayan bir demontaj sağlar.
- 3 kollu yapı, özellikle çekilen parça üzerinde güvenli bir tutuş sağlayarak eşit yük dağılımını garanti eder.
Uygulama Alanları:
- Ağır rulmanlar, dişliler ve disklerin el sanatları, atölyeler ve sanayi için tüm yaygın boyutlarda çekilmesi için.
- Ticari araçlar
- Genel Endüstri
- Motorlu taşıtlar
- Gemi İnşaatı
- Demiryolu Teknolojileri
|
|
TEKNİK ÖZELLİKLER
| Çekme Dışındaki Açıklık Genişliği (min. - maks.) |
155 - 650 mm |
| Sıkıştırma Derinliği (Dış Çekme) |
200 mm |
| Çekmece İçi Açıklık Genişliği (min. - maks.) |
290 - 740 mm |
| Daireler Arası Genişlik |
41 mm |
| Maksimum Tork |
650 Nm |
| Maksimum Çekme Kuvveti (kN) |
200 kN |
| Maksimum Çekme Gücü (t) |
20 t |
| Net Ağırlık |
25,00 kg |
| CO2 Ayak İzi |
32,75 kg CO₂e |
| Dünya Çapında Satışa Uygunluk |
Evet (REACH, RoHS, POP, PROP65, TSCA) |
| Menşe |
FWI-Menşe mührü „Made in Germany“ |
|
|
YEDEK PARÇALAR
- 11-1-20 Güçlü çekmeler için soket
- 11-1-206 Gövde iç manşonu ile çektirme mili için ekstra güçlü, 3 kollu çektirme
- 11-1/-2 11-650 3 kollu gövde 30-5, 11-2-A, 11-2-A3, 11-2-A4, 11-2-A5, 11-2-AV, 11-2-B, 11-2-BV, 11-3-B
- 3-200-S Standart çekme kancası (Set, sıkıştırma derinliği 200 mm)
- 633370 Çift taraflı mil başı, mekanik basınç milleri için G1", G1.1/8"
- 637350 Mekanik basma mil 37,897 mm için mil dişi G1" 1/8, 350 mm uzunluk, 6,9 mm diş. İsteğe bağlı uzatma
- 3-201-S Dar çekme kancası (Set, sıkıştırma derinliği 200 mm)
- 3-202-S Hızlı ayarlanabilir Standart çekme kancaları (Set, sıkıştırma derinliği 200 mm)
- 3-203-S Dar, hızlı ayarlanabilir standart çekme kancası (Set, sıkıştırma derinliği 200 mm)
- 3-250-S Standart çekme kancası (Set, sıkıştırma derinliği 250 mm)
- 3-300-S 3-300-S 3-301-S Dar çekme kancası (Set, sıkıştırma derinliği 300 mm)
- 3-302-S Hızlı ayarlanabilir standart çekme kancaları (Set, sıkıştırma derinliği 300 mm)
- 3-303-S Dar, hızlı ayarlanabilir Standart çekme kancaları (Set, sıkıştırma derinliği 300 mm)
- 3-400-S Standart çekme kancası (Set, sıkıştırma derinliği 400 mm)
- 3-401-S Dar çekme kancası (Set, sıkıştırma derinliği 400 mm)
- 3-402-S Hızlı Ayarlanabilir Standart Çekme Kancaları (Set, Sıkıştırma Derinliği 400 mm)
- 3-403-S Dar, hızla ayarlanabilir standart çekme kancaları (Set, sıkıştırma derinliği 400 mm)
- 3-500-S Standart çekme kancası (set, sıkıştırma derinliği 500 mm)
- 3-501-S Dar çekme kancası (Set, sıkıştırma derinliği 500 mm)
- 3-502-S Hızlı ayarlanabilir standart çekme kancaları (Set, sıkıştırma derinliği 500 mm)
- 3-503-S Dar, hızlı ayarlanabilir standart çekme kancaları (set, sıkıştırma derinliği 500 mm)
- 4-SP-S Yüksekliği ayarlanabilir çekme kancası (Set, sıkıştırma derinliği 500 mm)
- 637500 Mekanik baskı mili Ø 37,897 mm için mil dişi G1" 1/8, 500 mm uzunluk, 6,9 mm diş
- 8-2-K Uzun hidrolik çekme mili, 20 t çekme kuvvetine kadar (miliğin diş ölçüsü G 1 1/8")
- 8-2-M Uzun hidrolik çektirme mili, 20 t çekme kuvvetine kadar (mil diş ölçüsü G 1 1/8")
- 8-HP-637 Hidrolik çektirme mili manuel kol kullanımı ile, 15 t çekme kuvvetine kadar (çektirme mili diş ölçüsü G 1 1/8")
- 9-1 Hidrolik Ek Pres, 10 t çekme kuvvetine kadar
- 9-2 Hidrolik ek pres, 15 t çekme kuvvetine kadar
- 9-3 Hidrolik Ek Pres, 30 t Çekme Kuvveti kadar
|
