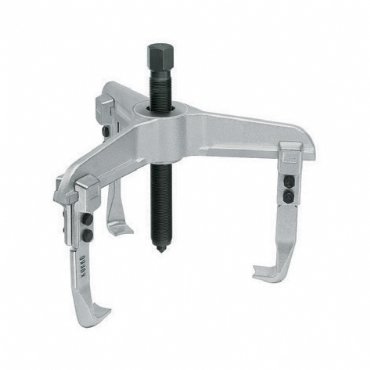

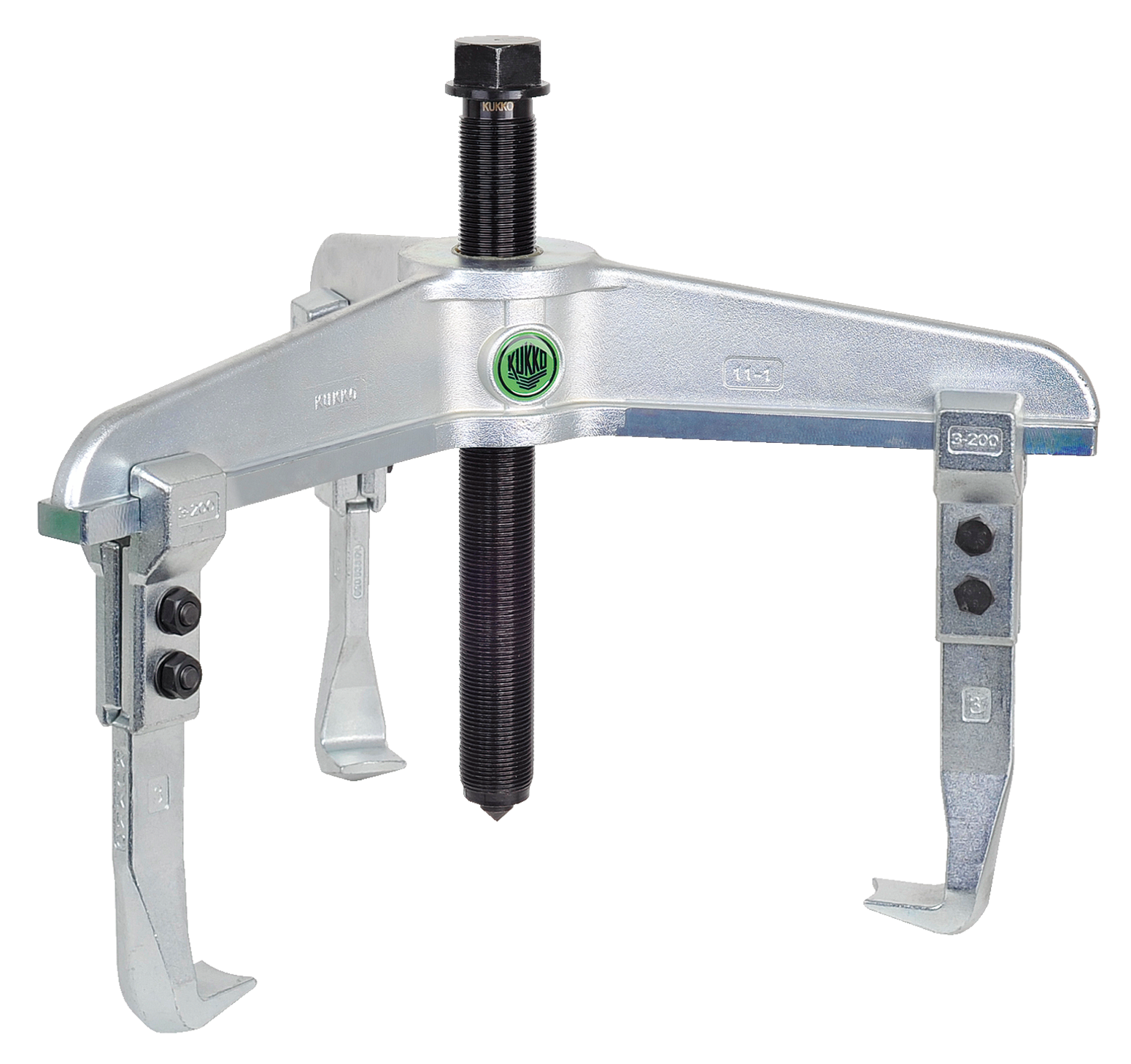

- Ürün 11-1-A Extra güçlü, 3 kollu üniversal çektirme, 520 mm açılma genişliğine kadar, 200 mm sıkıştırma derinliği.
- Ekstra güçlü, 3 kollu üniversal çektirme, ağır rulmanlar, dişliler ve diskleri tüm yaygın boyutlarda el sanatları, atölye ve sanayi için çekmek amacıyla kullanılır.
- Bu sayede her bileşen, bir mil üzerine oturtulmuş ve dışarıdan serbestçe erişilebilir olan her parça sökülebilir.
- Sağlam ve ayarlanabilir standart kancalarla donatılmış olan çektirmenin sağlam yapısı, hem dıştan çekme hem de içten çekme işlemlerinde güçlü ve yıkıcı olmayan bir demontaj sağlar.
- 3 kollu yapı, özellikle çekilen parça üzerinde güvenli bir tutuş sağlayarak eşit yük dağılımını garanti eder.
Uygulama Alanları

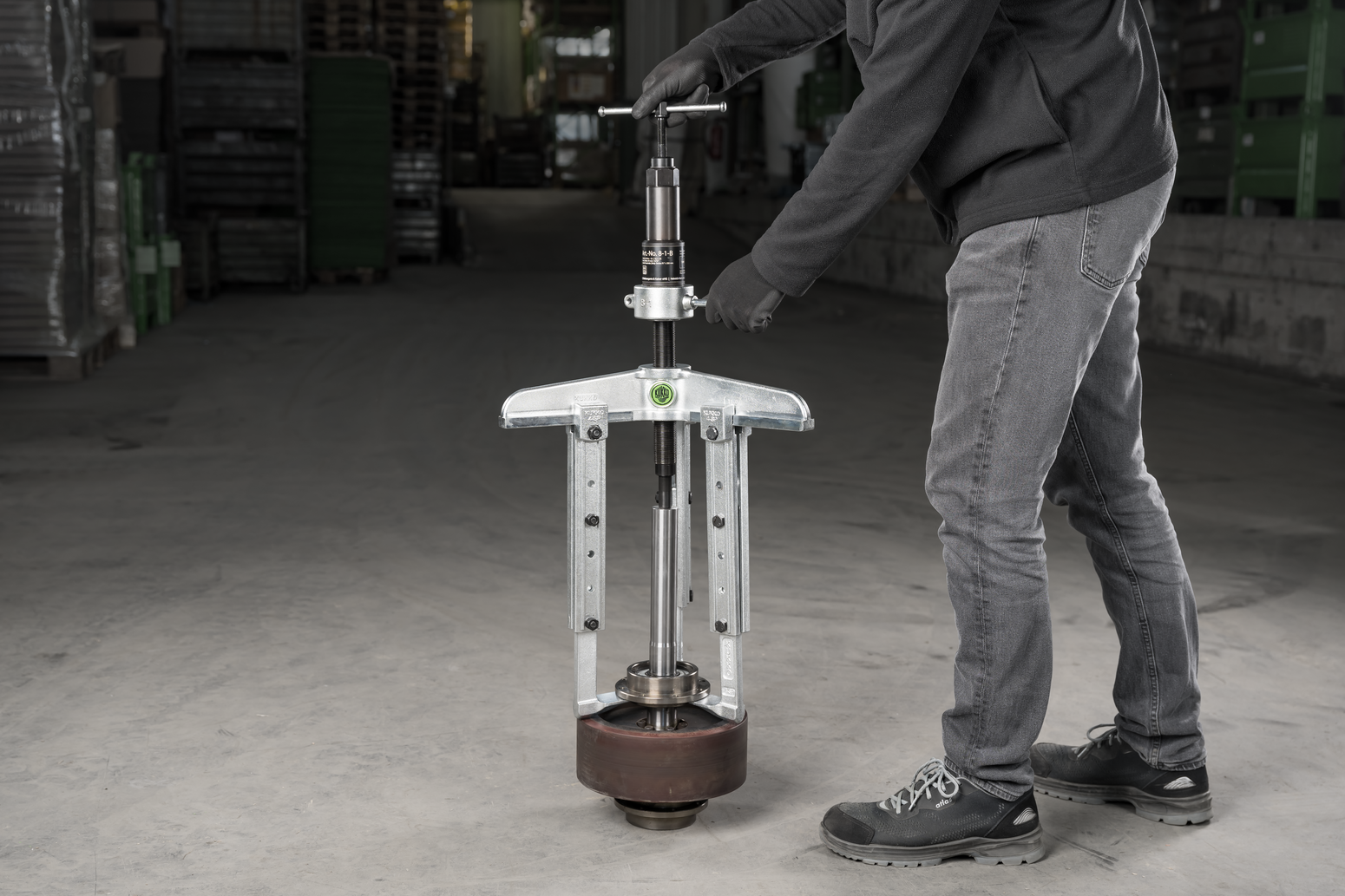

Ağır rulmanlar, dişliler ve disklerin el sanatları, atölyeler ve sanayi için tüm yaygın boyutlarda çekilmesi için.
Hedef Endüstriler:
- Ticari araçlar
- Endüstri
- Motorlu taşıtlar
- Gemi İnşaatı
- Demiryolu Teknolojileri
|
|
TEKNİK ÖZELLİKLER
| Çekme dışındaki açıklık genişliği (min. - maks.) | 125 - 520 mm |
| Sıkıştırma derinliği dış çekme | 200 mm |
| Çekmece içi açıklık genişliği (min. - maks.) | 280 - 600 mm |
| Daireler arası genişlik | 41 mm |
| Maks. tork | 650 Nm |
| Maks. çekme kuvveti | 200 kN |
| Maks. çekiş gücü | 20 t |
| Net ağırlık | 22,72 kg |
| CO2 ayak izi | 29,76 kg CO₂e |
| Dünya çapında satışa uygunluk | Evet (REACH, RoHS, POP, PROP65, TSCA) |
| Dünya çapında satışa uygunluk (Özet) | ✓ |
| Menşe mührü | „Made in Germany“ |
|
|
YEDEK PARÇALAR
- 11-1-20 Güçlü çekmeler için soket
- 11-1-206 Gövde iç manşonu ile çektirme mili için ekstra güçlü, 3 kollu çektirme
- 11-1/-2 11-520 3 kollu gövde 30-40, 11-1-A, 11-1-A3, 11-1-A4, 11-1-A5, 11-1-AV, 11-1-B, 11-1-BV
- 3-200-S Standart çekme kancası (Set, sıkıştırma derinliği 200 mm)
- 633370 Çift taraflı mil başı, mekanik basınç milleri için G1", G1.1/8"
- 637350 Mekanik basma mil 37,897 mm için mil dişi G1" 1/8, 350 mm uzunluk, 6,9 mm diş. İsteğe bağlı uzatma
- 3-201-S Dar çekme kancası (Set, sıkıştırma derinliği 200 mm)
- 3-202-S Hızlı ayarlanabilir Standart çekme kancaları (Set, sıkıştırma derinliği 200 mm)
- 3-203-S Dar, hızlı ayarlanabilir standart çekme kancası (Set, sıkıştırma derinliği 200 mm)
- 3-250-S Standart çekme kancası (Set, sıkıştırma derinliği 250 mm)
- 3-300-S Standart çekme kancası (Set, sıkıştırma derinliği 300 mm)
- 3-301-S Dar çekme kancası (Set, sıkıştırma derinliği 300 mm)
- 3-302-S Hızlı ayarlanabilir standart çekme kancaları (Set, sıkıştırma derinliği 300 mm)
- 3-303-S Dar, hızlı ayarlanabilir Standart çekme kancaları (Set, sıkıştırma derinliği 300 mm)
- 3-400-S Standart çekme kancası (Set, sıkıştırma derinliği 400 mm)
- 3-401-S Dar çekme kancası (Set, sıkıştırma derinliği 400 mm)
- 3-402-S Hızlı Ayarlanabilir Standart Çekme Kancaları (Set, Sıkıştırma Derinliği 400 mm)
- 3-403-S Dar, hızla ayarlanabilir standart çekme kancaları (Set, sıkıştırma derinliği 400 mm)
- 3-500-S Standart çekme kancası (set, sıkıştırma derinliği 500 mm)
- 3-501-S Dar çekme kancası (Set, sıkıştırma derinliği 500 mm)
- 3-502-S Hızlı ayarlanabilir standart çekme kancaları (Set, sıkıştırma derinliği 500 mm)
- 3-503-S Dar, hızlı ayarlanabilir standart çekme kancaları (set, sıkıştırma derinliği 500 mm)
- 4-SP-S Yüksekliği ayarlanabilir çekme kancası (Set, sıkıştırma derinliği 500 mm)
- 637500 Mekanik baskı mili Ø 37,897 mm için mil dişi G1" 1/8, 500 mm uzunluk, 6,9 mm diş
- 8-2-K Uzun hidrolik çekme mili, 20 t çekme kuvvetine kadar (miliğin diş ölçüsü G 1 1/8")
- 8-2-M Uzun hidrolik çektirme mili, 20 t çekme kuvvetine kadar (mil diş ölçüsü G 1 1/8")
- 8-HP-633 Hidrolik çekme mili manuel kol kullanımı ile, 12 t çekme kuvvetine kadar (Mili diş ölçüsü G 1")
- 9-1 Hidrolik Ek Pres, 10 t çekme kuvvetine kadar
- 9-2 Hidrolik ek pres, 15 t çekme kuvvetine kadar
- 9-3 Hidrolik Ek Pres, 30 t Çekme Kuvveti kadar
|
